一、截止阀简介:

    截止阀属于强制密封式阀门,所以在截止阀关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入截止阀时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。

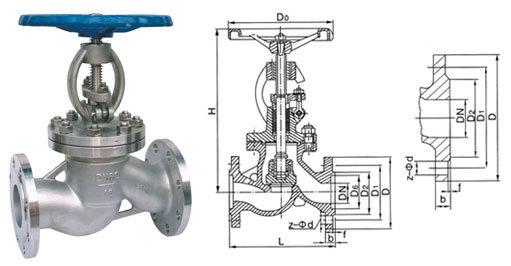

                                          上海一泰截止阀

二、截止阀特点:

1、流体阻力小,其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠,目前截止阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,截止阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用, 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

三、截止阀工作原理:

    截止阀简单来说的原理就是利用阀杆扭力给密封面一个向下压力,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质的流入或者用来调节介质的流速。截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动方式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。

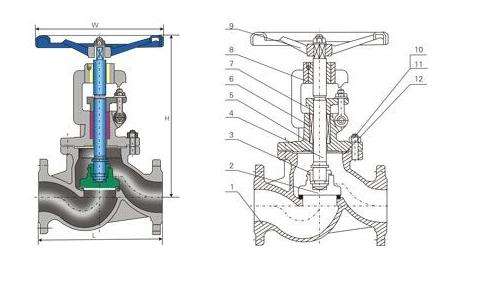

                              上海一泰截止阀

四、截止阀的选型方法:

1、确定公称压力,不是用Pmax去套PN,而是由温度、压力、材质三个条件从表中找出相应的PN并满足于所选阀之PN值。

2、确定的阀型,其泄漏量满足工艺要求。

3、确定的阀型,其工作压差应小于阀的允许压差,如不行,则须从特殊角度考虑或另选它阀。

4、介质的温度在阀的工作温度范围内,环境温度符合要求。

5、根据介质的不干净情况考虑阀的防堵问题。

6、根据介质的化学性能考虑阀的耐腐蚀问题。

7、根据压差和含硬物介质,考虑阀的冲蚀及耐磨损问题。

8、综合经济效果考虑的性能、价格比。

五、截止阀用途:

1、衬氟截止阀适用在-50~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用.

2、国标截止阀是截止阀系列中最常用的产品,API美标截止阀美标截止阀执行ANSI和API标准,阀瓣和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

针型阀是一种小口径仪表阀门,在仪表测量管道系统中起启闭和精确的流量控制作用,主要有电站仪表系列、油田专用系列、美标系列等。

3、低温截止阀通常指工作温度低于 -110℃ 的阀门,广泛应用于液化天然气,液化石油气体和其它低温行业。从08年可制造适用温度达 -196℃ 的截止阀,全部零件采用液氮进行低温预处理,完全避免使用过程中密封变形泄露。

4、柱塞阀又名柱塞截止阀,其密封面采用径向密封结构,由套在磨光柱塞上的两个弹性密封圈通过阀体与阀盖的连接螺栓施加在阀盖上的载荷把柱塞周围的弹性密封圈压紧实现密封的截止阀门。

5、保温夹套截止阀采用保温夹套设计,利用外部热源在阀门的外部循环加热,可以有效防止介质通过阀门时温度损失,保证介质的温度。

6、锻钢截止阀按照API 602标准设计制造,提供三种阀盖设计形式:螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式,提供RF法兰、NPT螺纹、SW焊接式三种连接方式。

7、氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有最佳的防爆阻燃性能,消除了氧气管路上的不安全因素,广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通阀门的功能外,又有其自身的特点。在制造时采用严格的禁油措施,并且所有零件在安装前均进行严格的脱脂处理。

8、波纹管截止阀采用成形不锈钢波纹管设计,波纹管往复试验10000次无故障,密封性能可靠,适用于易燃易爆,有毒有害介质的工矿,可以有效地防止阀门外漏现象。

六、截止阀力矩分析:

在截止阀由全开位置开始关闭的阶段,随着阀瓣的下降,流体在阀瓣前后造成压差,以阻止阀瓣下降,而且这个阻力随阀瓣下降而迅速增加。当截止阀全关时,阀瓣前后压差等于介质工作压力,这时阻力最大。再加以强制的密封力,使截止阀关闭瞬间的操作力增加很快。在阀门开启过程中,由于介质压力或阀瓣前后压差造成的推力都是帮助开启阀门的。应该指出的是,在开阀瞬间的力矩有可能超过关阀时的力矩,因为此时要克服较大的静摩擦力。截止阀开启时,阀瓣的开启高度达到截止阀公称直径的25%~30%时,流量即已达到最大,即表明截止阀已达到全开位置,所以截止阀的全开位置应由阀瓣行程来确定。截止阀关闭时的情况和关严后再次开启的情况与强制密封式的闸阀相似,因此,截止阀的关闭位置应该按操作力矩增加到规定值来确定。

七、截止阀维护与保养:

1、向当班工艺操作人员了解截止阀的运行情况。

2、查看截止阀和有关附件的供给能源(气源、液压油或电源)

3、检查液压油系统运行情况。

4、检查截止阀的各静、动密封点有无泄漏。

5、检查截止阀连接管线和接头有无松动或腐蚀。

6、检查截止阀有无异常声音和较大振动,检查供给情况。

7、检查截止阀的动作是否灵活,在控制信号变化时是否及时变化

8、侦听阀芯、阀座有无异常振动或杂音。

9.发现问题及时联系处理。

10.做好巡回检查的记录,并归档。
